Mobil Trafo Merkezi
Üretimden, Sahada Test ve Devreye Almaya Anahtar Teslim Mobil Trafo Merkezi Çözümleri
Kontrolmatik, Ankara’daki Mobil Enerji Çözümler Fabrikası’nda mühendisliğinden, tüm sistemin üretimine, ekipman tedarikinden, sistem entegrasyonuna, fabrika testlerinden ve saha test ve devreye alınmasına kadar anahtar teslimi mobil trafo merkezleri üretmektedir.
Kontrolmatik’in deneyimli mühendislik ekipleri tarafından tasarlanan mobil trafo merkezleri, bir trafo merkezinin güç sağlaması için gerekli tüm bileşenleri içermekte, müşterilere kolay ve esnek çözümler sunmaktadır. Özel ve Kamu şirketleri için kesintisiz enerji tedariki kritik bir odak noktasıdır ve acil durum veya planlı kesintiler sırasında şebekeyi destekleyebilecek çözümlere ve ekipmana duyulan ihtiyacı yaratır. Kontrolmatik mobil trafo merkezi çözümleri ile proaktif önlemler almak, enerji kesintilerini en aza indiren esnek bir ağ sağlamak için hayati önem taşır.
Orta Gerilim ve Yüksek Gerilim Mobil Trafo Merkezi Çözümleri
Kontrolmatik, her müşterinin ihtiyacına özel olarak tasarlamış mobil trafo merkezi çözümleriyle projelere ve ihtiyaçlara özel çözümler sunmaktadır. Mobil trafo merkezlerinin avantajları, bir kamu hizmeti ağına yada özel bir tesise ilk yatırım maliyet tasarrufu, kolay işletme ve bakım ayrıcalığı ve ayrıca birden fazla konum sahası şiddetli hava koşullarından veya ekipman hasarından etkilendiğinde operasyonel esneklik içerir.
Anahtar teslim ürettiğimiz mobil trafo merkezlerimiz projelere özel tasarlanmakta, ihtiyaca esas çözümleri üretmektedir. 230 kV 65 MVA, 220/33kV, 170/36kV, 132/33kV, 132/11kV (16-45MVA), 33/11kV (5-16MVA) gibi farklı güçte ve karakteristikte onlarca mobil trafo merkezi üretilmiş, devreye alınmıştır. Genellikle geçici bir güç kaynağı gerektiğinde kullanılan bu mobil enerji çözümleri, uzun ömürlü olmalarıyla da projelere değer katmaktadır.
Kontrolmatik Mobil Trafo Merkezleri Her Yerde; Asya, Avrupa, Afrika, Ortadoğu ve Amerika

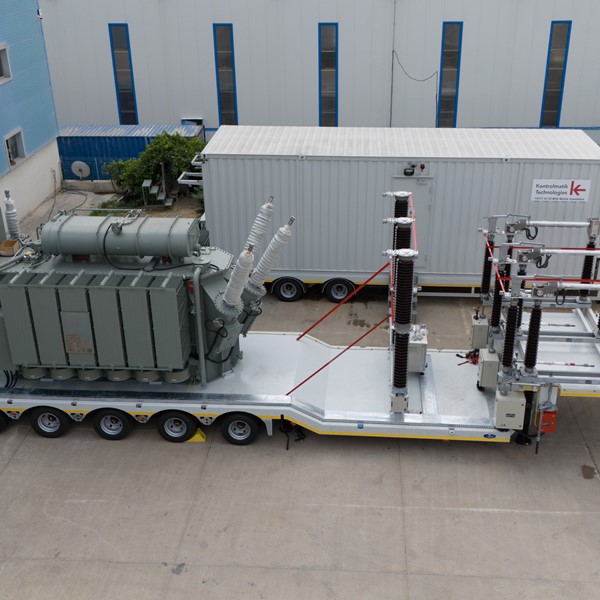

Gerek mobil enerji çözümler fabrikamız gerekse ürettiğimiz mobil trafo merkezleri tüm ISO sertifikasyonlarına sahip olup, bölgesel ihtiyaçlara özel sertifikasyonları da bünyesine kazandırmıştır. Bu mobil trafo merkezleri, bir trafo merkezinde olması gereken tüm şalt cihazların yeterli büyüklükte bir treyler üzerine montaj edilmesiyle oluşur, içerdiği tüm sertifikalı ekipmanlar önceden fabrikada devreye alınarak, sahaya gelmeden testleri tamamlanmış olur.
Mobil Trafo Merkezleri, sistemlerdeki bir arıza ya da mevcut tesislerin yenilenmesi sırasında elektrik enerji sürekliliğini sağlar; geçici bir süre elektrik enerjisi gerektiren büyük inşaat ve sahaların enerji ihtiyacını karşılar, elektrik alt yapısında sorun olan bölgelerde de enerji gereksinimlerini yerine getirir. Bu sistemler römorklar üzerine monte edilmiş tam donanımlı trafo merkezleridir.
Esnek ve Projeye Özel Mobil Trafo Merkezi Çözümleri
İnsanlar ve ekipman için güvenliği artırın:
-Dahili ark koruması ve ısı yalıtımı.
-Zorlu ortamlarda ekipman koruması.
-Yerel standartlara uygunluk.
Basitleştirin:
-Eksiksiz dağıtım çözümü için tek ortak.
-Bir proje yönetimi ekibi süreçleri, zaman yönetimini ve kontrolü basitleştirir.
-Bir mühendislik tasarım ekibi maliyetleri optimize eder.
Maliyetleri azaltın:
-Düşük mühendislik, kurulum ve devreye alma maliyetleri sayesinde CAPEX azalması.
-Komple mühendislik çözümü fabrikada kontrol edilir, test edilir ve önceden devreye alınır, bu da sahada zamandan tasarruf edilmesini sağlar.
-Son derece kullanışlı bir tasarım ve yerel teknik uzmanlar aracılığıyla OPEX azaltma.
-Nitelikli ve güvenilir tasarım sayesinde artırılmış çalışma süresi.
Mobil ve Prefabrik Trafo Merkezi Genel Özellikleri
Ağa kolay entegrasyon ve bunları çeşitli konumlarda kullanabilme özelliği, bu mobil trafo merkezlerinin en önemli avantajlarıdır. Mobil trafo merkezleri acil durumlarda, elektrik enerjisi temini için geçici bir çözüm olarak kullanılır. Tedarik kapsamı, bir güç transformatörü, AIS, CBS veya hibrit şalt cihazından oluşan bir güç transformatörü yuvası, koruma ve kontrol ekipmanının yanı sıra aküler ve akü şarj cihazları, yangın algılama sistemleri ve gerekli tüm dahili bağlantılar dahil olmak üzere tüm yardımcı sistemler ile komple montajı kapsar.
-400 kV’a kadar mobil trafo merkezi uygulamaları
-ODAF, OFAF, ONAN veya ONAF alternatifli uygulamalar
-Gerçek zamanlı arıza tespiti ve sistem değerlendirme izleme
-Hidrolik veya standart yönlendirme
-Yüksek/orta/alçak voltajlı tüm elektrifikasyon ve test ekipmanları
Mobil Trafo Merkezi Avantajları
Mobil Trafo merkezleri geçici, acil veya kalıcı ihtiyaçlara özel tasarlanmakta, kolay kurulum ve uzun ömürleriyle projelere değer katmaktadır. Bu sistemlerin bazı avantajları;
- Kolay entegrasyon ile saha kurulumunu azaltır.
- Servis için hızlı erişim sağlamaktadır.
- Bakım süresini ve maliyetini azaltır
- Taşınabilir, taleplere bağlı sonradan taşıma olabilir.
- Teslim süresi alan koşullarına bağlı olarak etkilenmez
- Entegre cihazlar, ekipmanlar arasında kablo maliyetini azaltır.
- Devreye alma süresini azaltır.
İleri Mühendislik Çalışmaları İle Optimum Uygulamalar
Mobil Trafo Merkezlerinde ihtiyaca uygun çözümleri geliştirmek, tecrübe ister. Kontrolmatik olarak güçlü mühendislik kadromuzla mobil trafo merkezlerinin tüm elektrik, statik ve mekanik tasarımlarını kendi mühendis kadromuzla yapmaktayız. Avrupa, Amerika, Türkiye ve daha birçok standarda uygun üretim ve tasarım yapan şirketimizin çalıştığı bazı standartlar şu şekildedir; ANSI/ASME/AISC/NEMA/ASTM/AWS, TSE, SI, EUROCODE/IEC/EN/BS.
Güçlü Üretim Kadrosuyla A’dan Z’ye Mobil Trafo Merkezi Üretimi
Kontrolmatik, tüm mobil trafo merkezi imalatlarını bünyesinde gerçekleştirme ve Ankara, Türkiye’deki 8.000 m2 alana sahip mobil enerji çözümler fabrikasıyla 33 ülkeye ihraç etmektedir. Kullanılacağı bölgeye ve ihtiyaca göre tasarımı biten mobil trafo merkezleri, üretim aşamasına geçer. Kaide, çelik iskelet, iç-dış duvar panelleri, çatı vb prefabrik yapı ortaya çıkarılmıştır. Buna paralel olarak yerleştirilmesi planlanan elektrikli ekipmanların üretimi devam etmekte ve mekanik montajı tamamlanmaktadır. Fabrika test ve devreye alma çalışmaları tamamlandıktan sonra kullanılacağı bölgeye nakle hazır hale gelir.
Mobil Trafo Merkezi Kullanım Alanları
Mobil Trafo Merkezleri, bir veya daha fazla römork üstüne monte edilmiş trafo merkezidir. Orta Gerilim ve Yüksek Gerilim uygulamaları bulunmakta olup, tak-çalıştır olarak hizmet vermektedir. Birçok farklı alanda kullanılan Mobil trafo merkezleri genellikle aşağıdaki durumlarda tercih edilmektedir:
-Acil bir güç kaynağı gerektiğinde,
-Doğal afet durumlarında yedek ünite,
-Planlı inşaat, bakım ve denetim programları için hizmetin sürekliliği gerektiğinde,
-Kapasite üstü ihtiyaçlarda,
-Yeni tesis kurulumlarında.

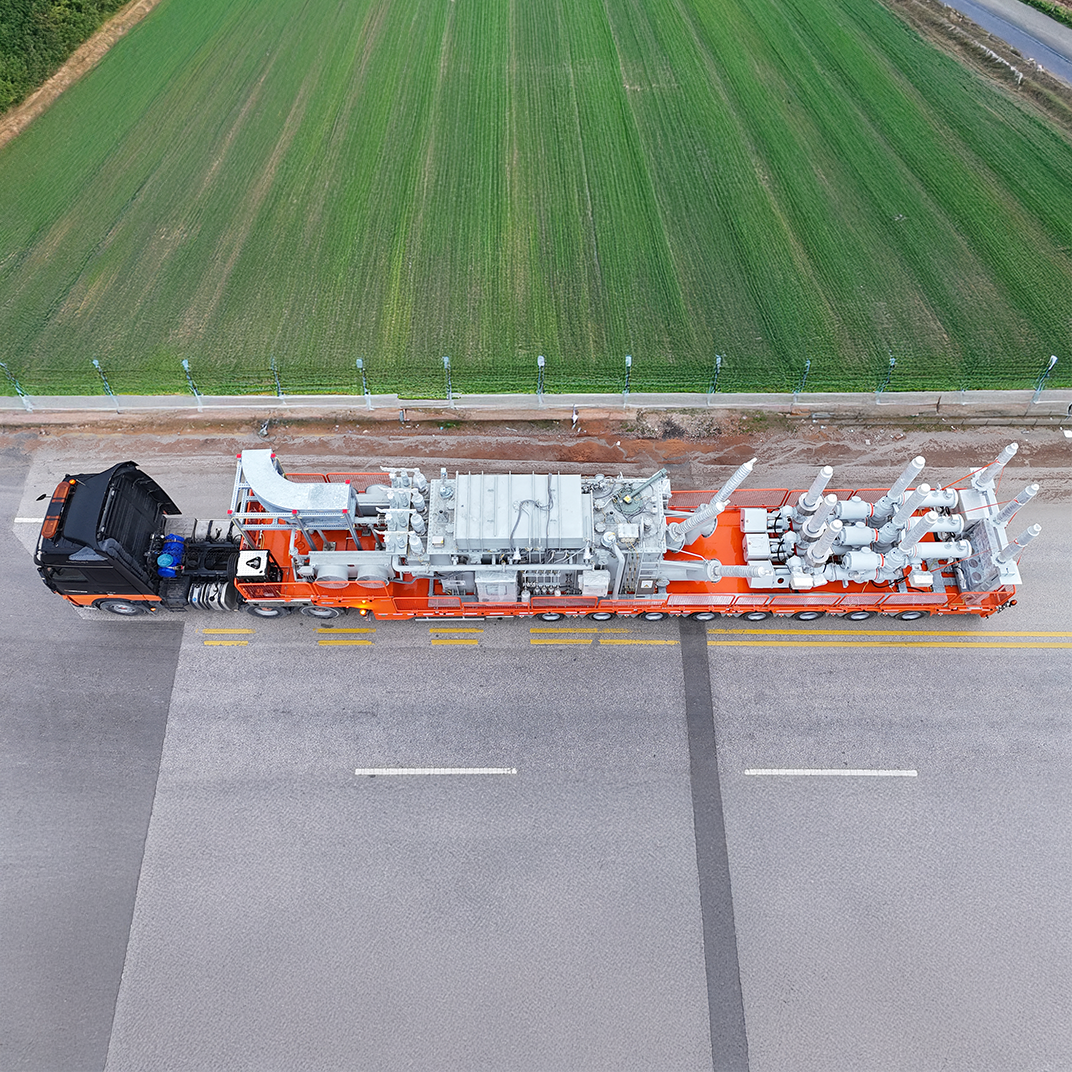

Kamu Hizmetleri, Petrol ve Gaz, Madencilik ve Proses Endüstrisi için özelleştirilmiş ve ölçeklenebilir tasarım
Mobil Trafo Merkeziniz projenizin belirli güç ve çevresel ihtiyaçlarına göre özelleştirilecektir. Panel tasarımı, ihtiyacınız olan ekipman düzenine kolayca uyarlanmasını sağlar ve gelecekteki genişlemeleri basitleştirir.
Tüm segmentler için Konteyner Uygulaması:
Esas olarak elektrik dağıtımı - Basit proje - Geçici veya sabit - tek veya modüler tasarım.
Bina tipi ve ekipmanları:
Deniz konteynerine göre tamamen kaynaklı - MV, AG, Trafo – OG/AG/VSD - HVAC + F&G.
Anahtar özellikler:
Tek başına kullanım - Minimum alan ihtiyacı - Kolay tedarik - Özelleştirme mümkün - Uygun maliyet.

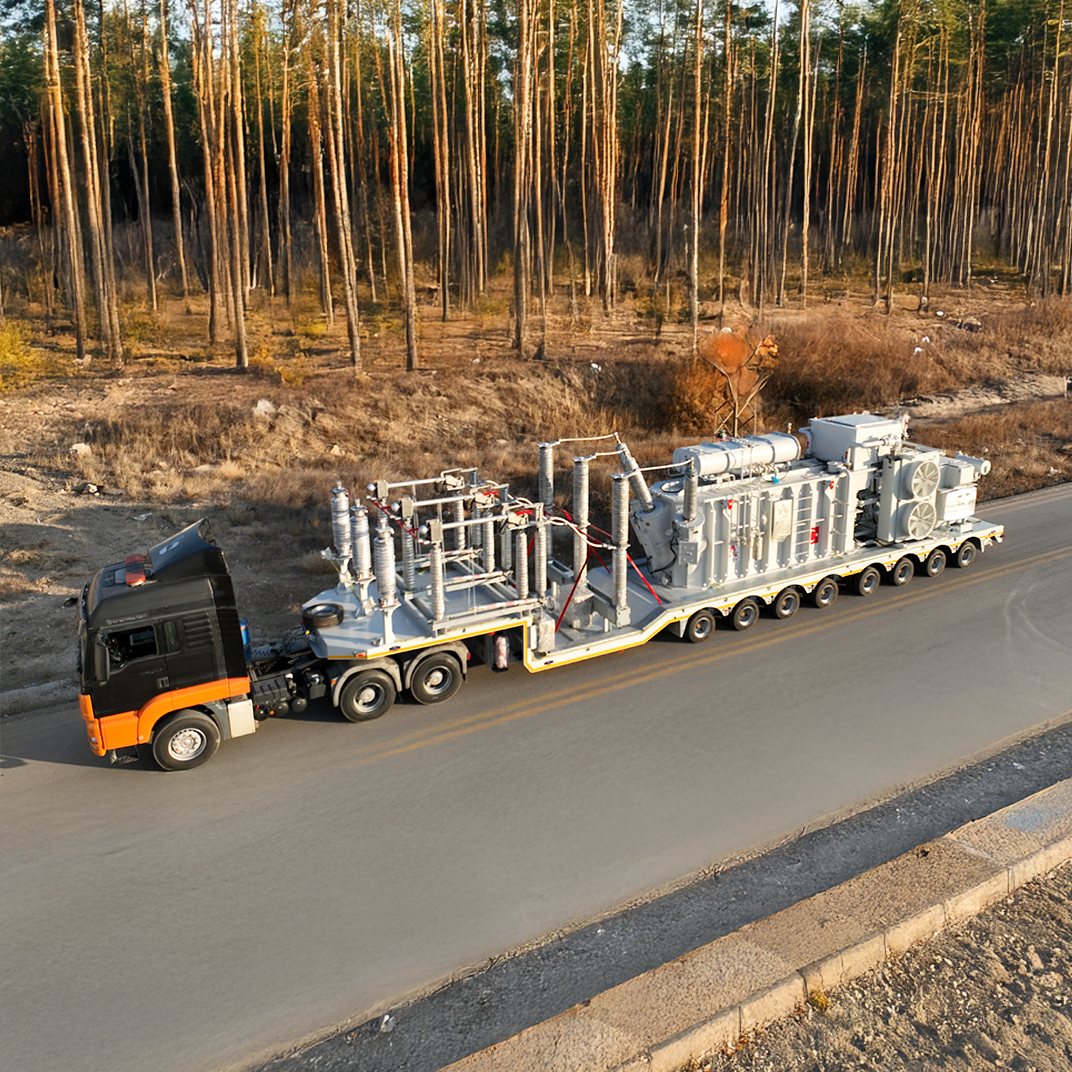

İşlerin Kapsamı ve Tedarik Kapsamı
İşlerin Kapsamı
* Mühendislik ve Tasarım
* Üretim
* Fabrika Testi (FAT)
* İhracat Ambalajı
* Site Kurulumu
* Saha Testi (SAT)
* Devreye Alma
* Servis Çözümleri
Tedarik Kapsamı
* ONAN/ONAF/ODAF Güç Trafosu
* OG / AG Yardımcı Transformatör
* Orta Gerilim AIS / CBS Kabinleri
* Nötr Topraklama Direnci
* AC - DC Dağıtım Sistemleri
* DC Akü ve Şarj Sistemi
* Koruma ve Kontrol Panelleri
* Güç ve Kontrol Kabloları
* SCADA, RTU ve Haberleşme Sistemleri
* Römork ve Darbe Kaydedici
* E-House OG-AG Ekipmanları
Ürünler
Mobil Trafo Merkezleri dış mekan kurulumu ve sürekli çalışma için tasarlanmalıdır. Transformatörler, sahada geçerli olan tüm hizmet koşulları altında bu değerde sürekli çalışacak şekilde tasarlanacaktır.
HV-MV Mobil Trafo Merkezi
Yüksek Gerilim: 66 kV, 90 kV, 110 kV, 132 kV, 154 kV, 220 kV
Orta Gerilim: 6,3 kV, 11 kV, 24 kV, 33 kV
Güç Değeri: 25 MVA, 31,5 MVA, 45 MVA, 63 MVA
Örnek Ekipman Listesi
-Güç Transformatörü
-Yüksek Gerilim OH Fider (AIS veya Hibrit GIS)
-Yüksek Gerilim Kapasitif Gerilim Transformatörü
-Yüksek Gerilim Nötr Topraklama Ekipmanı
-Orta Gerilim Trafosu/Gelen Fider
-Orta Gerilim Çıkış Fideri
-Yardımcı Transformatör
-MV Kabloları, Sonlandırmalar, Kablo Kanalları
-LV Kablolar, Sonlandırmalar, Kablo Kanalları
-LV AC Dağıtım Panosu
-110 V DC Dağıtım Panosu
-48 V DC Dağıtım Panosu
-110 V, 80 Ah Akü Ekipmanı
-48 V, 60 Ah Akü Ekipmanı
-Yüksek Gerilim Kontrol Paneli
-Yüksek Gerilim Rölesi Koruma Panosu (Tüm koruma röleleri dijital tipte olacak ve (çift Ethernet portlu IEC 61850) Standartlarına uygun olacaktır)
-Orta Gerilim Kontrol Paneli
-AVR Panel / Yükte Musluk Değiştirici
-Ölçüm Panosu (Tüm ölçüm cihazları Çok Fonksiyonlu Sayaç olacaktır)
-Topraklama ve Yıldırımdan Korunma Malzemesi
-SCADA / RTU Paneli
-Araç ve Gereçler (dizüstü bilgisayar ve güvenlik kamera sistemi dahil)
-İletişim Sistemi (Wimax)

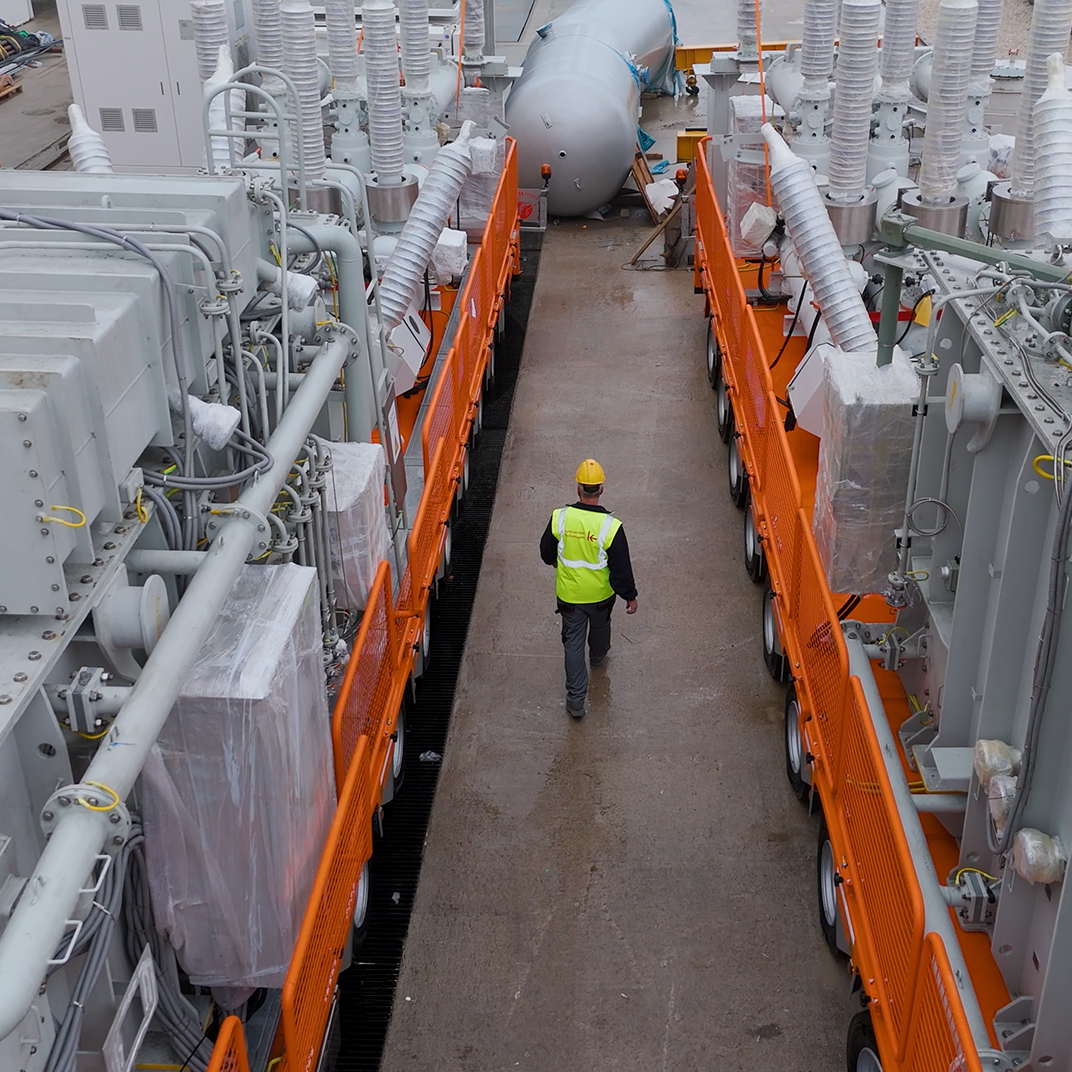

HV - MV Mobil Trafo Merkezi
Saha Çalışmaları
-İki Karavan
-Topraklama ve Yıldırımdan koruma ekipmanları
-Dış aydınlatma malzemeleri
-Sınır çelik çit
-İki römork arasında çalışan tüm kablolar için galvanizli kablo merdiveni
- Her iki römorktaki her kriko noktası için çelik plakalar.
-Havai hat bağlantısı için gerekli olan ekipmanların temini ve montajı
